Обзор и настройка роутера ASUS RT-N14U



Тема сетевого оборудования является актуальной для многих пользователей, поскольку почти у каждого дома или на рабочем месте присутствует подключение к Интернету. Но насколько удобно пользоваться Всемирной паутиной во многом будет зависеть от реализации сетевой инфраструктуры. Начиная с этого материала мы как раз и постараемся выяснить нюансы работы тех или иных продуктов, их актуальность и возможности, тем самым поможем пользователю выбрать необходимое оборудование среди обилия представленных на рынке решений. Ну а начнем, пожалуй, с роутера производства ASUS.

Бюджетный сегмент рынка домашних роутеров насыщен множеством моделей и каждый производитель Wi-Fi оборудования желает выделиться на фоне других. Некоторые берут именем и авторитетом, добытыми годами, кто-то пытается покорить потребителя стильным дизайном, а другие вовсе низкой ценой устройств, за что потом иногда приходится расплачиваться стабильностью функционирования. Компания ASUS, учитывая все вышеперечисленные факторы, выпустила Wi-Fi маршрутизатор RT-N14U, способный крепко закрепиться среди домашних пользователей, не в последнюю очередь благодаря внешнему виду. Современный дизайн и встроенные антенны существенно расширяют места размещения роутера в помещении. Простой и функциональный веб-интерфейс, присущий всем подобным решениям компании, поможет пользователю быстро настроить устройство и приступить к работе.

Отдельно хотелось бы отметить направление производителя в продвижении облачных технологий. Многие, кто следит за IT-индустрией, заметили большие перспективы, которые лежат именно на удаленных хранилищах и вычислениях. Результатом является интеграция «облаков» в различное оборудование, что в свою очередь приводит к расширению возможностей и функциональности. Данный факт не мог обойти стороной и наш роутер. ASUS RT-N14U оснащен множеством функций, позволяющим работать «в облаках», но об этом и многом другом, далее в материале.


Упаковка и комплектация

Традиционная коробка для роутеров всей серии производства ASUS. Максимально информативные обе стороны упаковки, подогревающие интерес к оборудованию.

Обзор и настройка роутера ASUS RT-N14U

На задней стороне представлены иллюстрации, описывающие фирменные технологии и небольшая таблица сравнения устройств серии.







Обзор и настройка роутера ASUS RT-N14U

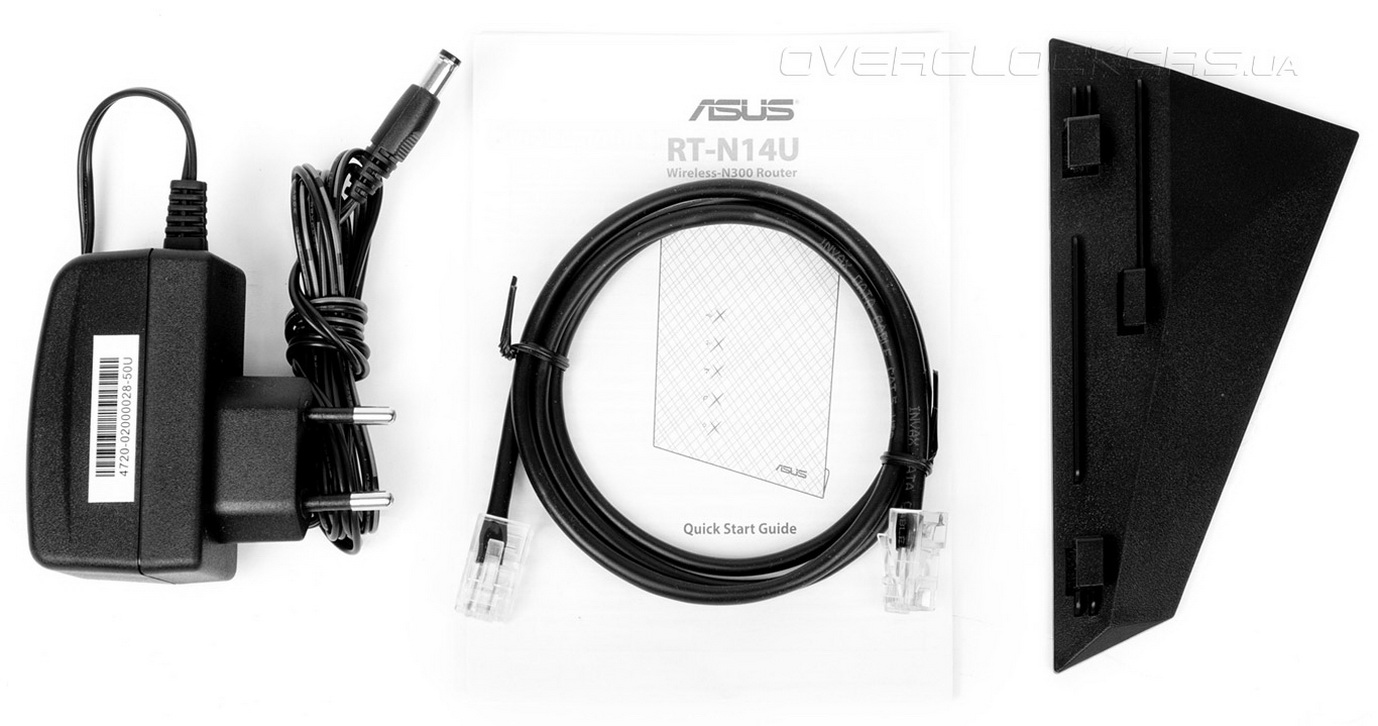

 Комплектация ASUS RT-N14U без сюрпризов:

  • блок питания;
  • патч-корд;
  • руководство пользователя;
  • подставка для роутера.



Обзор и настройка роутера ASUS RT-N14U

 Внешний вид

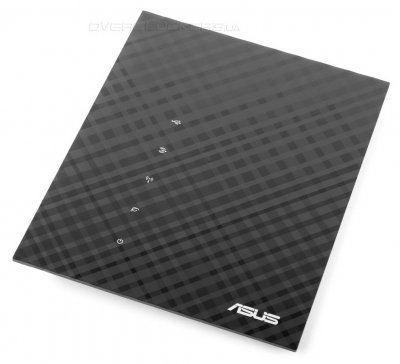

Роутер выполнен в строгом дизайне. Нестандартная форма устройства сразу же выделяет творение ASUS среди конкурентов.

Обзор и настройка роутера ASUS RT-N14U

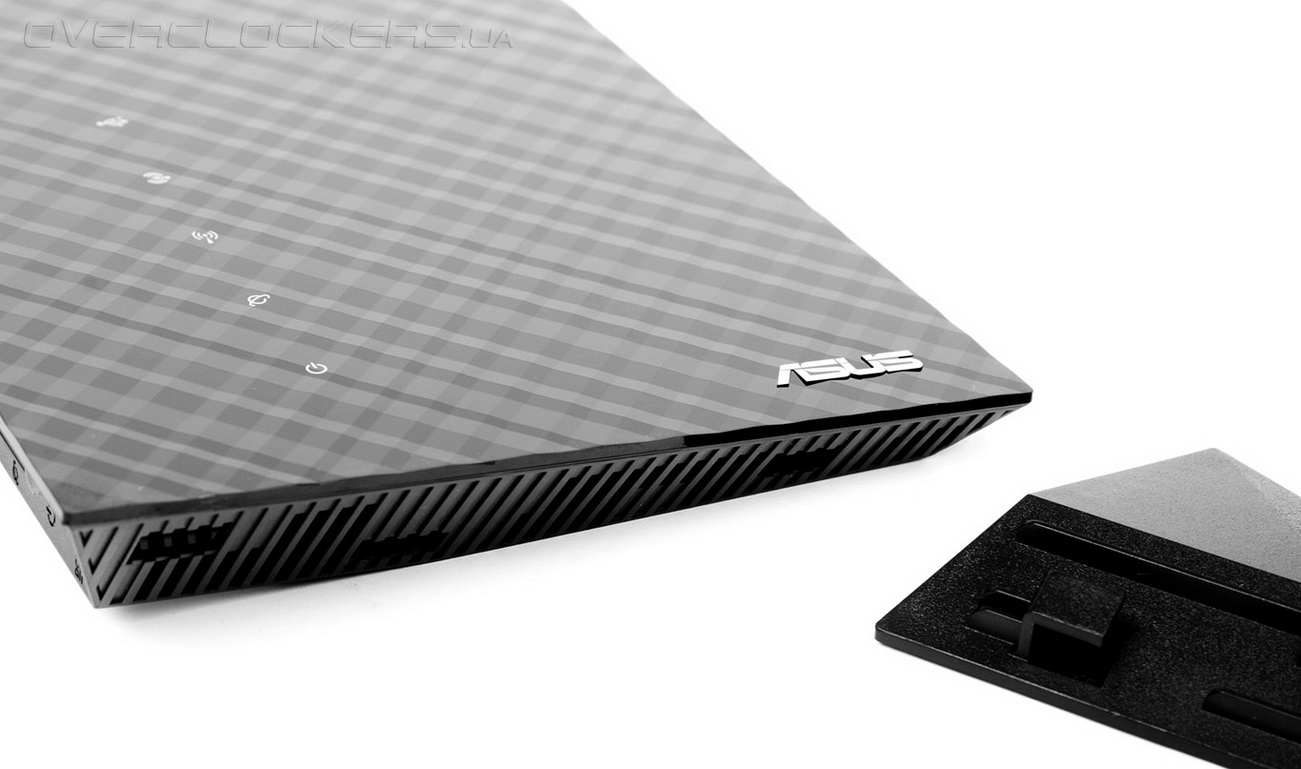

 Черный корпус снабжен глянцевой передней панелью, но не гладкой, а рельефной, игра света на которой меняет характер рисунка. Выглядит это весьма эффектно. Спереди можно увидеть логотип производителя и индикаторы состояния работы устройства, светодиоды которых при активности светятся синим цветом.

Обзор и настройка роутера ASUS RT-N14U

 При ограниченном свободном месте маршрутизатор может быть размещен вертикально. В комплекте присутствует специальная подставка, которая крепится к нижней части устройства с помощью трех защелок. Установить роутер в нужном положении не составит особого труда.

Обзор и настройка роутера ASUS RT-N14U

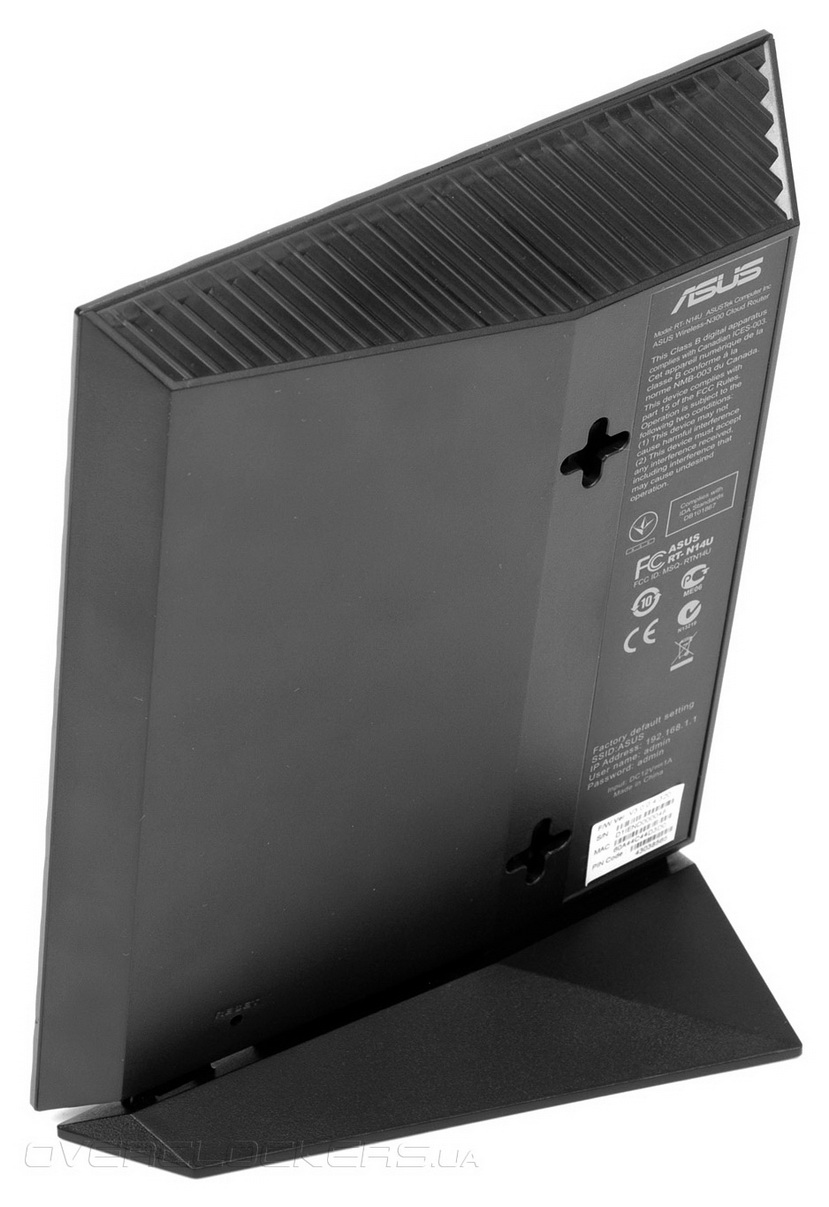

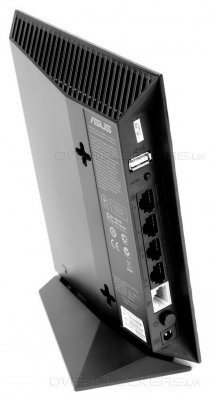

 Вертикально, ASUS RT-N14U стоит под небольшим углом, что также добавляет необычности общему виду конструкции. Кстати, в таком положении, когда подключены кабели во все разъемы, устойчивости нашему подопечному явно не хватает, что добавляет определенные неудобства при размещении роутера на столе.

Обзор и настройка роутера ASUS RT-N14U

 Отсутствие внешних антенн играет хорошую роль в компактности устройства, однако это негативно сказывается на качестве связи, но об этом позже. На выходе у производителя получилось привлекательное устройство относительно небольших размеров.

Обзор и настройка роутера ASUS RT-N14U

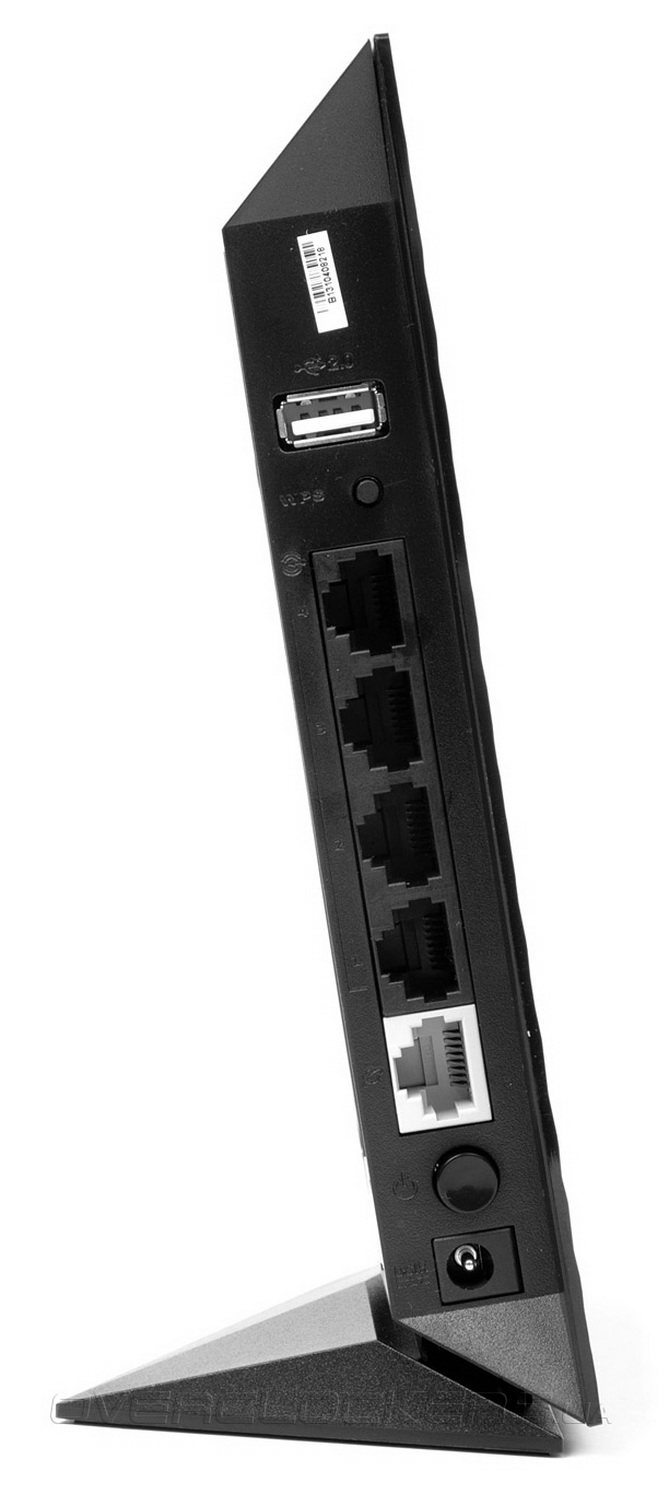

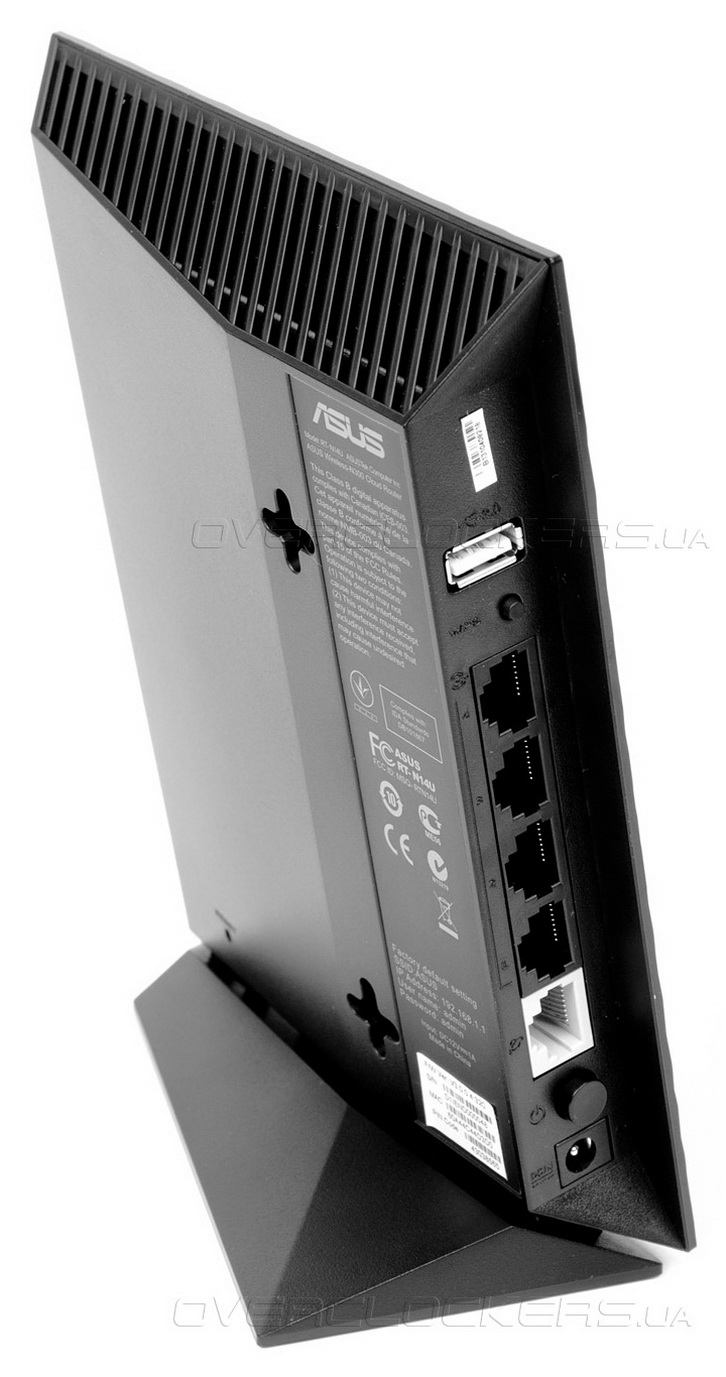

 На задней панели все разъемы размещены в удобном порядке — порты, которым без шнура не обойтись, сосредоточены ближе к нижнему краю, и при вертикальном положении роутер с небольшим количеством подключенных кабелей все еще сохранит устойчивость.

Список разъемов на задней панели следующий:

  • USB 2.0;
  • кнопка быстрого подключения WPS;
  • четыре порта Ethernet;
  • WAN-порт;
  • кнопка включения роутера;
  • разъем подключения питания (12 В, 1 А).



Обзор и настройка роутера ASUS RT-N14U

 Боковые стороны устройства оборудованы щелями для вентиляции. При работе, роутер бесшумен, также нет и большого нагрева, как, к примеру, у старшего сородича этой серии — RT-N66U. На задней стенке присутствуют два крестообразных отверстия для монтажа, а также наклейка с краткой информацией об устройстве и кнопка сброса.

Обзор и настройка роутера ASUS RT-N14U

 Что касается массы устройства, то она мала и даже с подставкой не превышает 250 грамм.

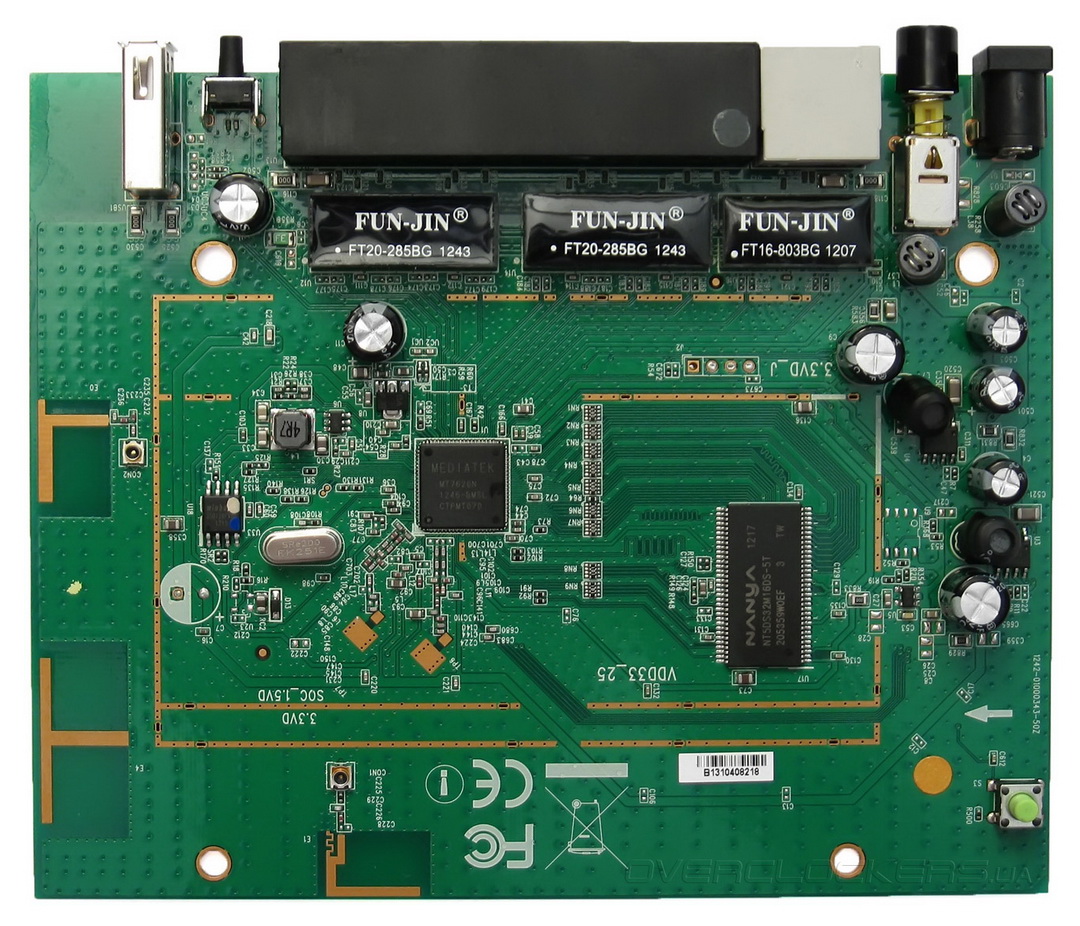

Теперь рассмотрим начинку. Маршрутизатор ASUS RT-N14U основан на процессоре Mediatek MT7620N архитектуры MIPS 24KEc с частотой 600 МГц. Он управляет большинством компонентов данного роутера, таких как:

  • Wi-Fi-модуль;
  • Ethernet;
  • USB-модуль.
Объем флэш-памяти равен 16 Мбайт. Объем оперативной памяти, основанной на чипе Nanya NT5DS32M16DS-5T, составляет 64 Мбайт.

Как упоминалось выше, данная модель оснащена двумя внутренними антеннами.



Обзор и настройка роутера ASUS RT-N14U

 Веб-интерфейс

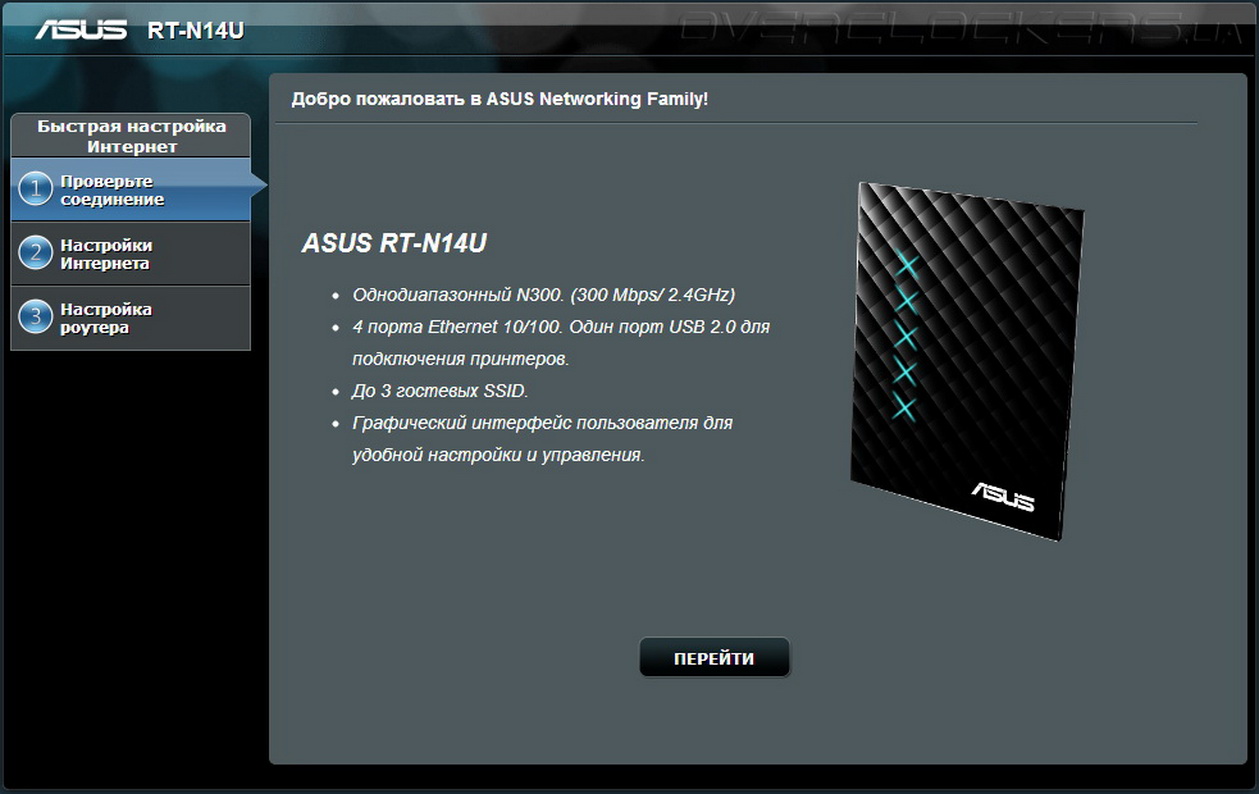

Подключившись через браузер (192.168.1.1) к веб-интерфейсу роутера увидим меню настройки. Нам предложат быструю настройку в три шага, что будет актуально для малоопытных пользователей.

Обзор и настройка роутера ASUS RT-N14U

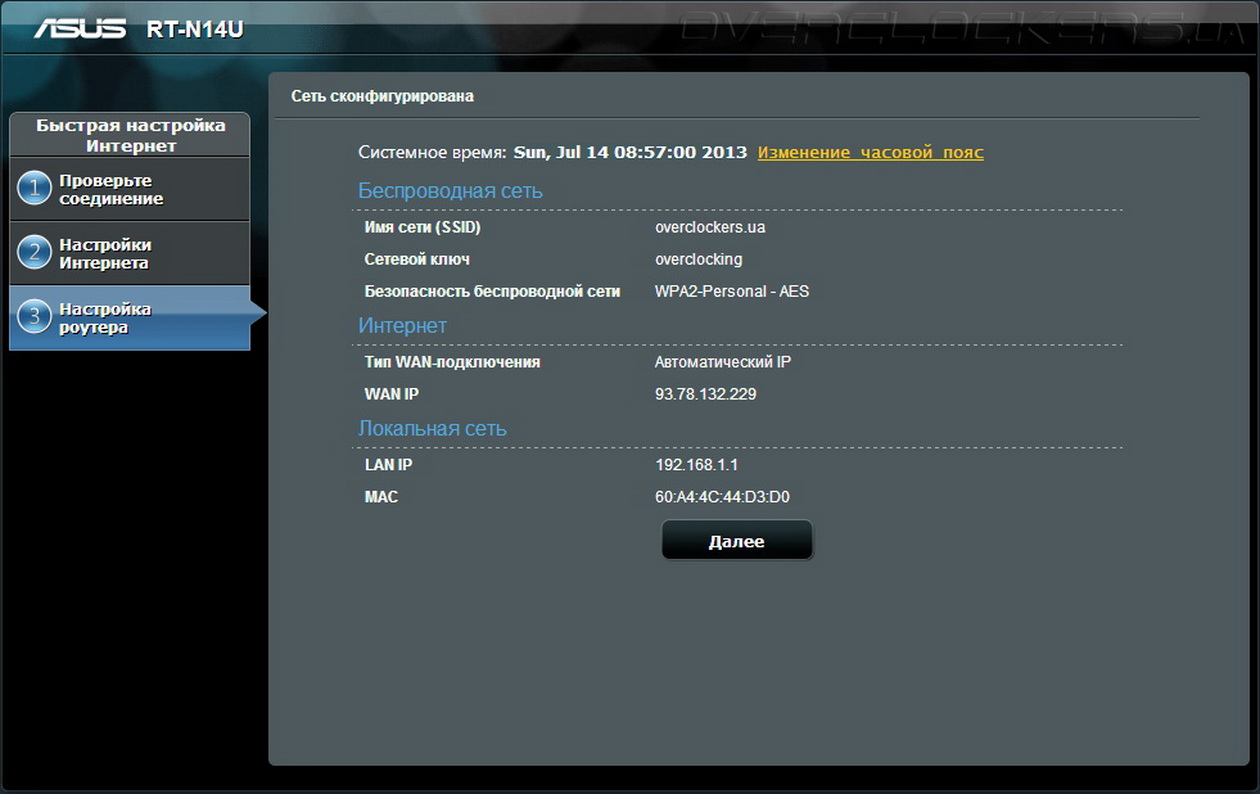

 Указав несколько основных параметров для WAN-подключения, безопасности маршрутизатора и беспроводной сети Wi-Fi, можно будет приступить к работе.

Обзор и настройка роутера ASUS RT-N14U

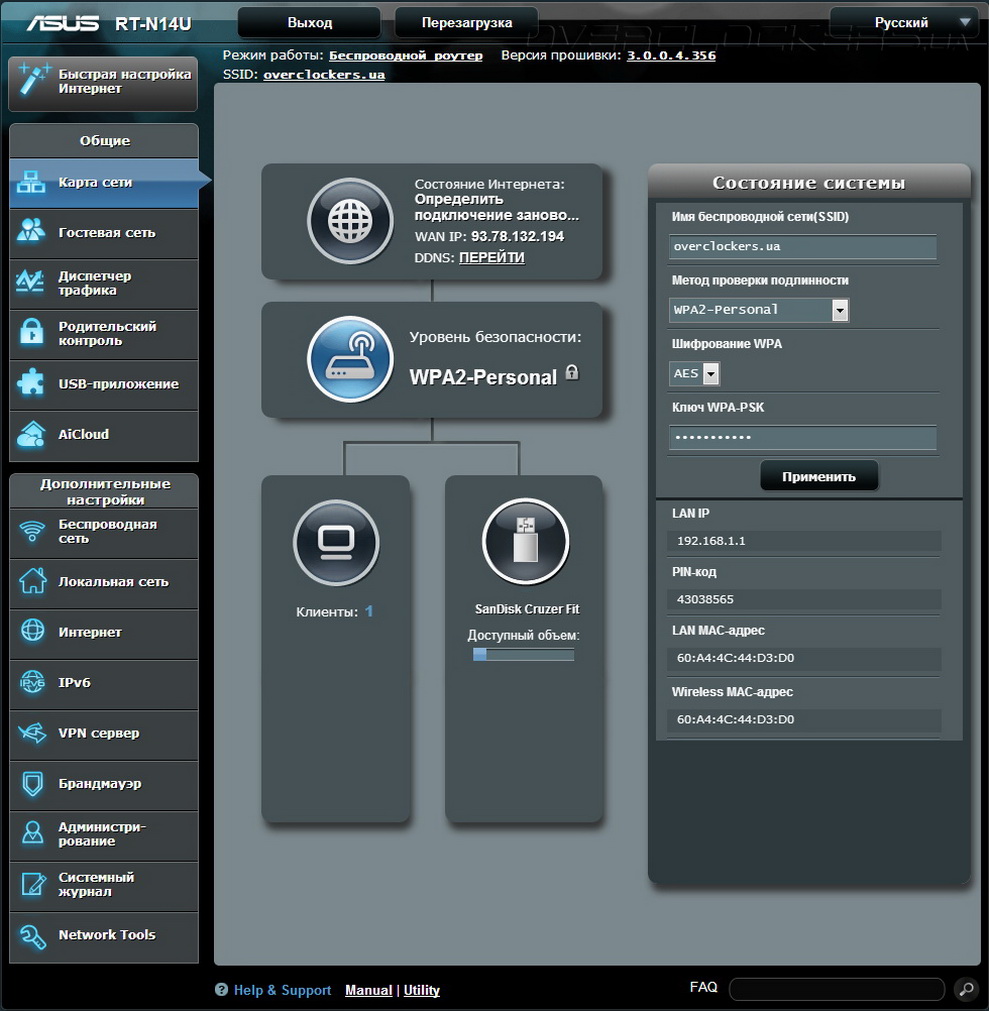

 Первая страница, после настройки, демонстрирует пользователю общий статус и состояние оборудования. Некоторые из основных параметров можно изменить в небольшой вкладке справа.

Неплохо смотрится карта сети и подключенных устройств.

Обзор и настройка роутера ASUS RT-N14U

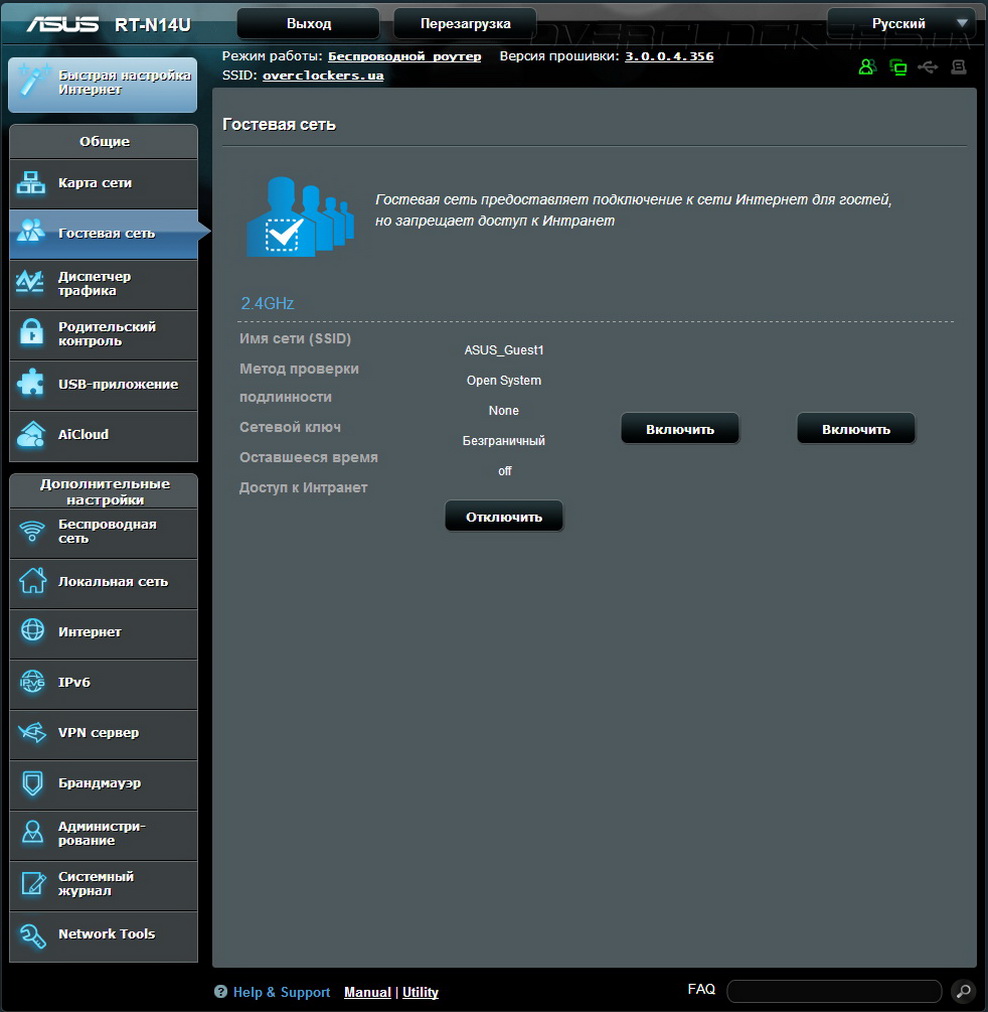

 Одним из пунктов основных настроек является функция «Гостевая сеть». Суть технологии подразумевает изолирование пользователя, так называемого «гостя», подключенного к роутеру по Wi-Fi, от основной локальной сети, что полезно в плане безопасности. Данная технология будет актуальна в небольших местах собрания людей, например кафе, или даже дома, когда придут знакомые со своими мобильными устройствами и попросят временно предоставить им доступ к Интернет.

Обзор и настройка роутера ASUS RT-N14U

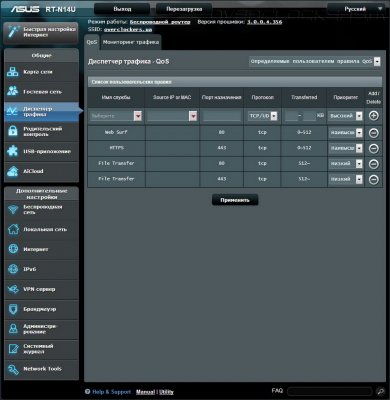

 Возможность приоритезации трафика в современных маршрутизаторах является жизненно необходимой потребностью, и этот роутер не стал исключением. Quality of Service или «качество обслуживания» позволит определенному соединению дать более высокий приоритет над другими.

Вторая вкладка в этом пункте — «Мониторинг трафика». Построение графика приема/отдачи позволяет провести анализ активности на оборудовании.

Обзор и настройка роутера ASUS RT-N14U

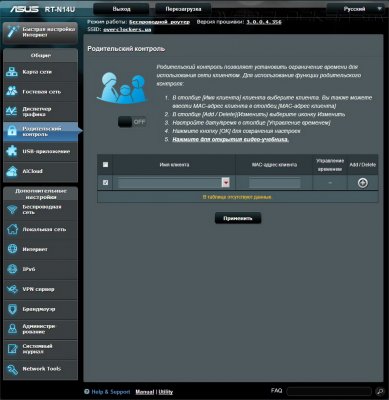

 При желании оградить детей или любых других пользователей от конкретного контента в Сети, функция «Родительский контроль» придется очень кстати.

Обзор и настройка роутера ASUS RT-N14U

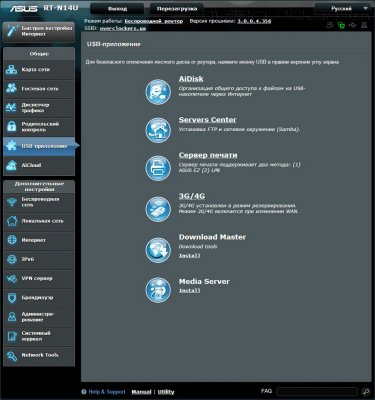

 На вкладке USB-приложений, ASUS RT-N14U представит нам неплохой набор дополнительных возможностей в виде:

  • AiDisk — организации доступа к единым файлам на диске во всей сети Интернет;
  • Servers Center — функции облачного диска и FTP-сервера;
  • «Сервер печати» — организации принт-сервера;
  • 3G/4G — USB-модема для Интернет-соединения;
  • Download Master — мастера загрузок;
  • Media Server — воспроизведения медиа-файлов.



Обзор и настройка роутера ASUS RT-N14U

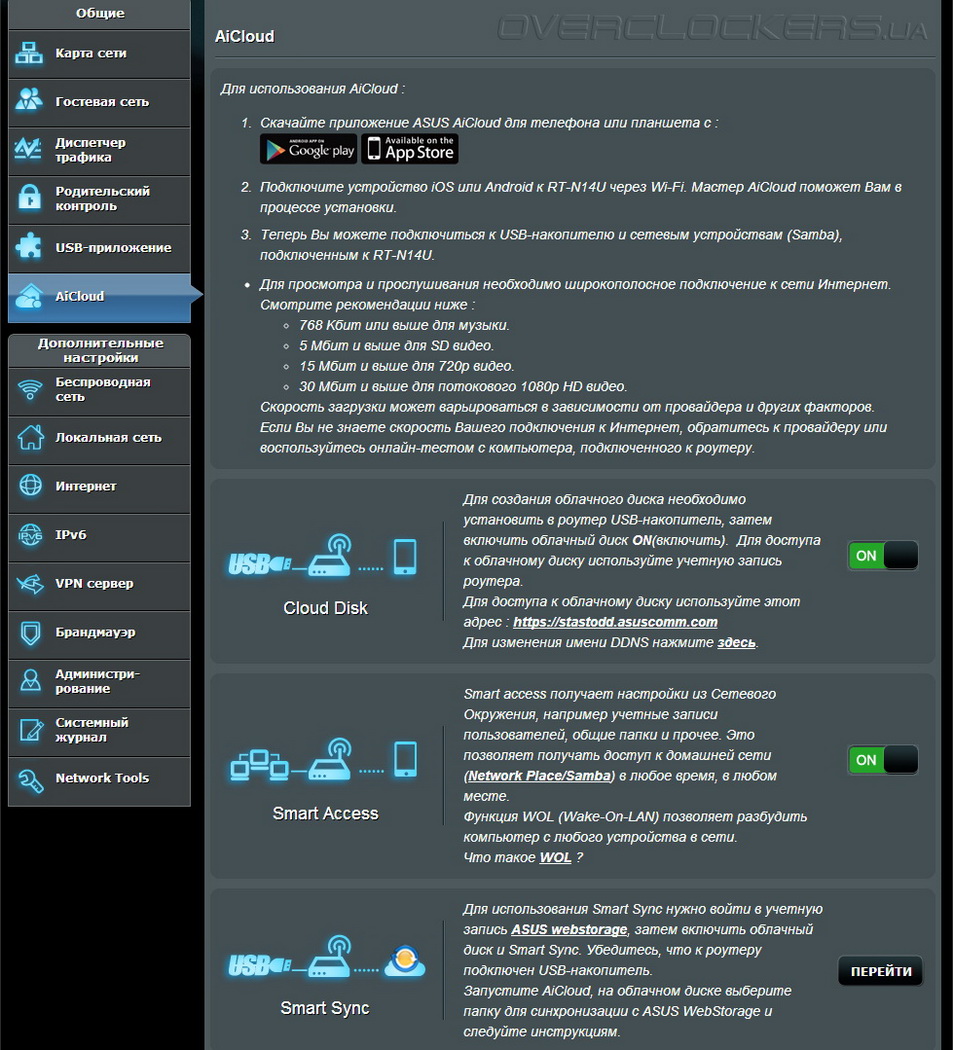

 Подтверждением звания Cloud Router служит вкладка — AiCloud. Для возможности доступа к «облачному» хранилищу файлов и обмену данными пользователям маршрутизаторов ASUS предлагается одноименное приложение AiCloud, доступное для мобильных платформ на базе Android и iOS. Идея заключается в том, чтобы подключить накопитель по USB к маршрутизатору и предоставить общий доступ к информации на нем как в локальной сети, так и в Глобальной.

Обзор и настройка роутера ASUS RT-N14U

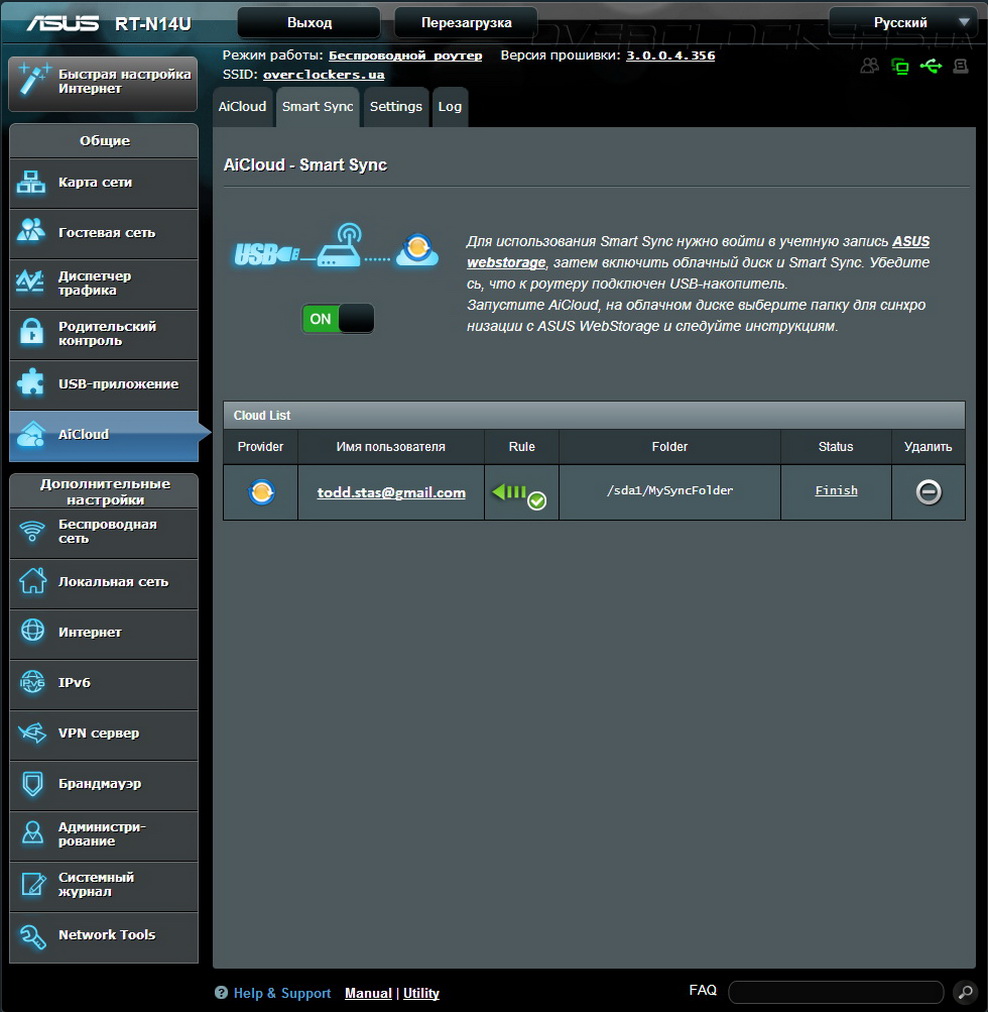

 Разворачивание хранилищ, а также их синхронизация, пройдут без проблем благодаря интуитивно понятным меню и достаточному количеству описаний и разъяснений.

Обзор и настройка роутера ASUS RT-N14U

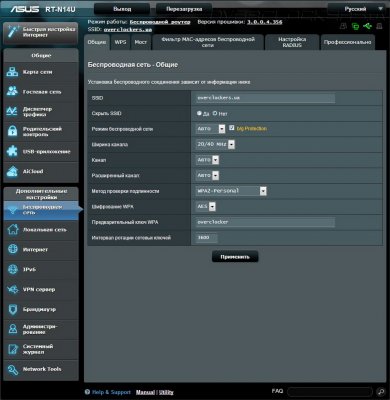

 Дополнительные настройки маршрутизатора разбиты на несколько пунктов. Один из них предназначен для настройки работы беспроводной сети. Он же в свою очередь включает подразделы, каждый из которых специализируется на конкретных параметрах:

  • общие настройки беспроводной сети;
  • WPS-подключение;
  • режим работы Wi-Fi-оборудования;
  • фильтр MAC-адресов;
  • Radius-авторизация;
  • профессиональные настройки сети.
Тут смогут настроить устройство под себя как обычные и неискушенные пользователи, так и более продвинутые, для чего инструментов в RT-N14U более чем достаточно.



Обзор и настройка роутера ASUS RT-N14U

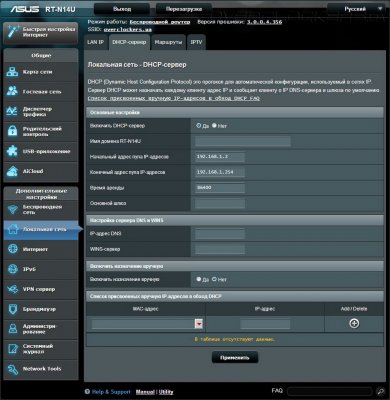

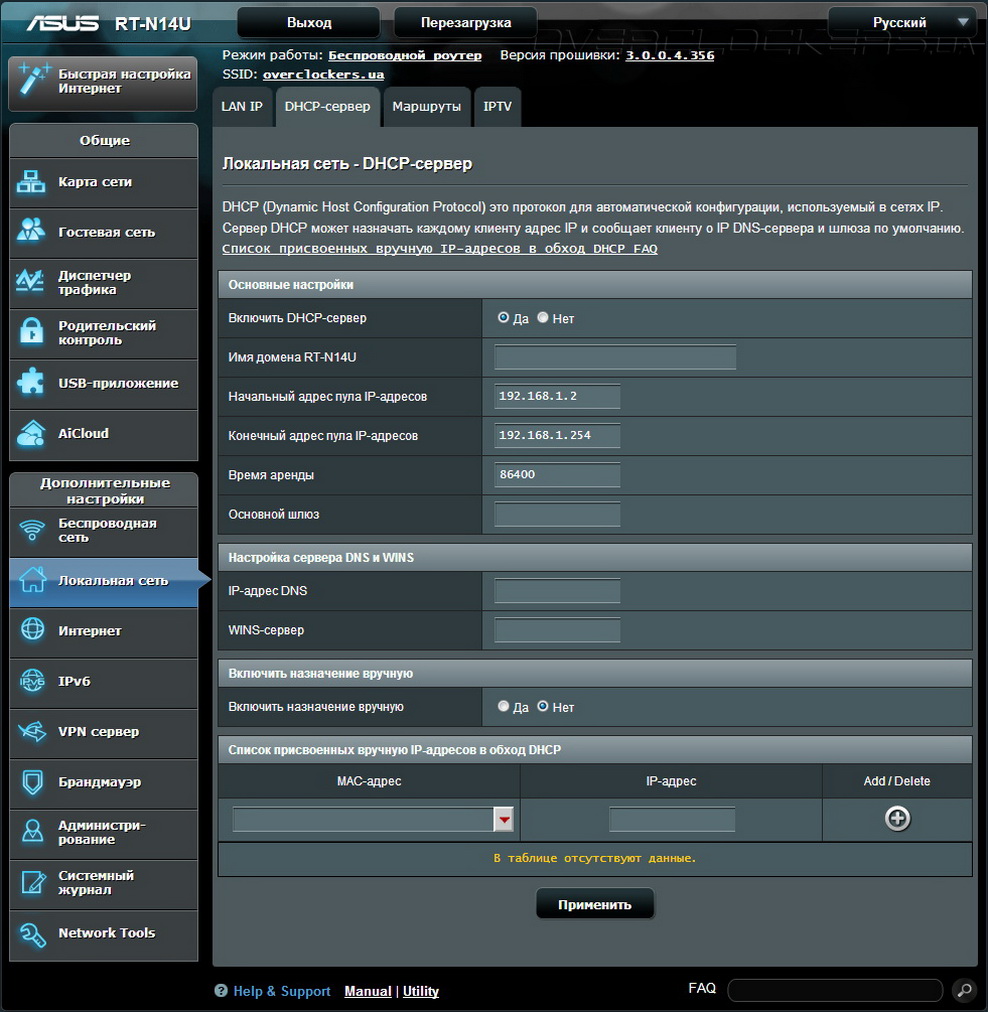

 Следующим пунктом будет настройка локальной сети. Стандартный набор необходимых функций: адресация сети, маршрутизация, конфигурация DHCP-сервера и IPTV.

Как обычно, к каждому пункту прилагается неплохое описание.

Обзор и настройка роутера ASUS RT-N14U

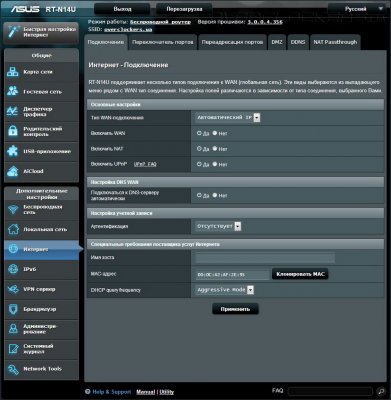

 Пункт меню настроек Интернет-соединения также не огорчил. Присутствует:

  • WAN-интерфейс;
  • функции DNAT;
  • переадресация портов;
  • DMZ-зона;
  • дополнительные функции NAT.



Обзор и настройка роутера ASUS RT-N14U

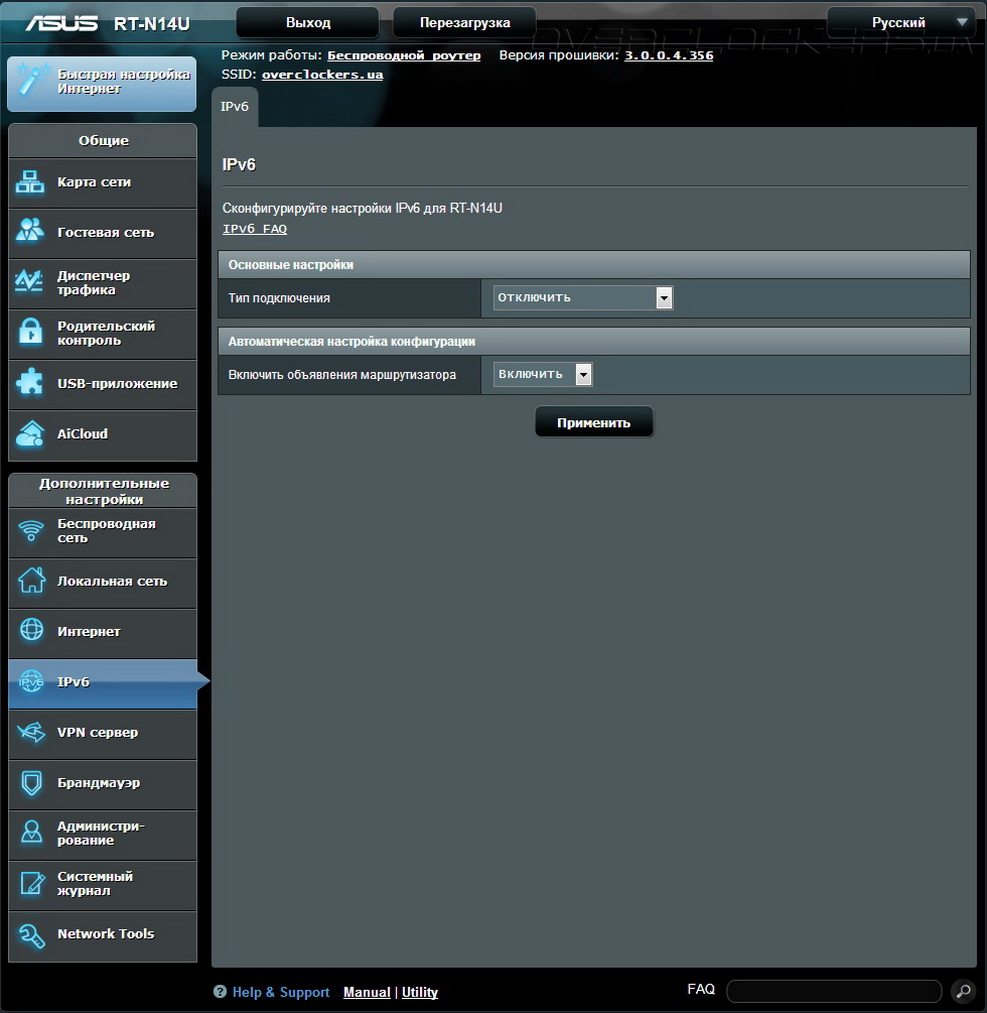

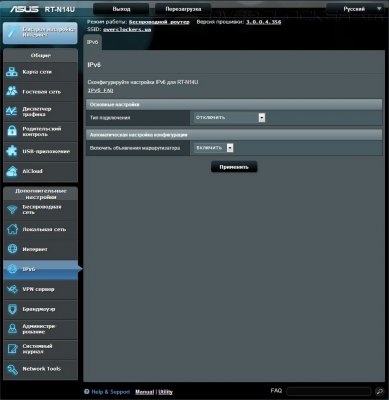

 Белые адреса IPv4 уже полгода как закончились, и данный факт нам намекает на то, что переход на IPv6 необратим. ASUS RT-N14U оснащен поддержкой протокола IP шестой версии.

Обзор и настройка роутера ASUS RT-N14U

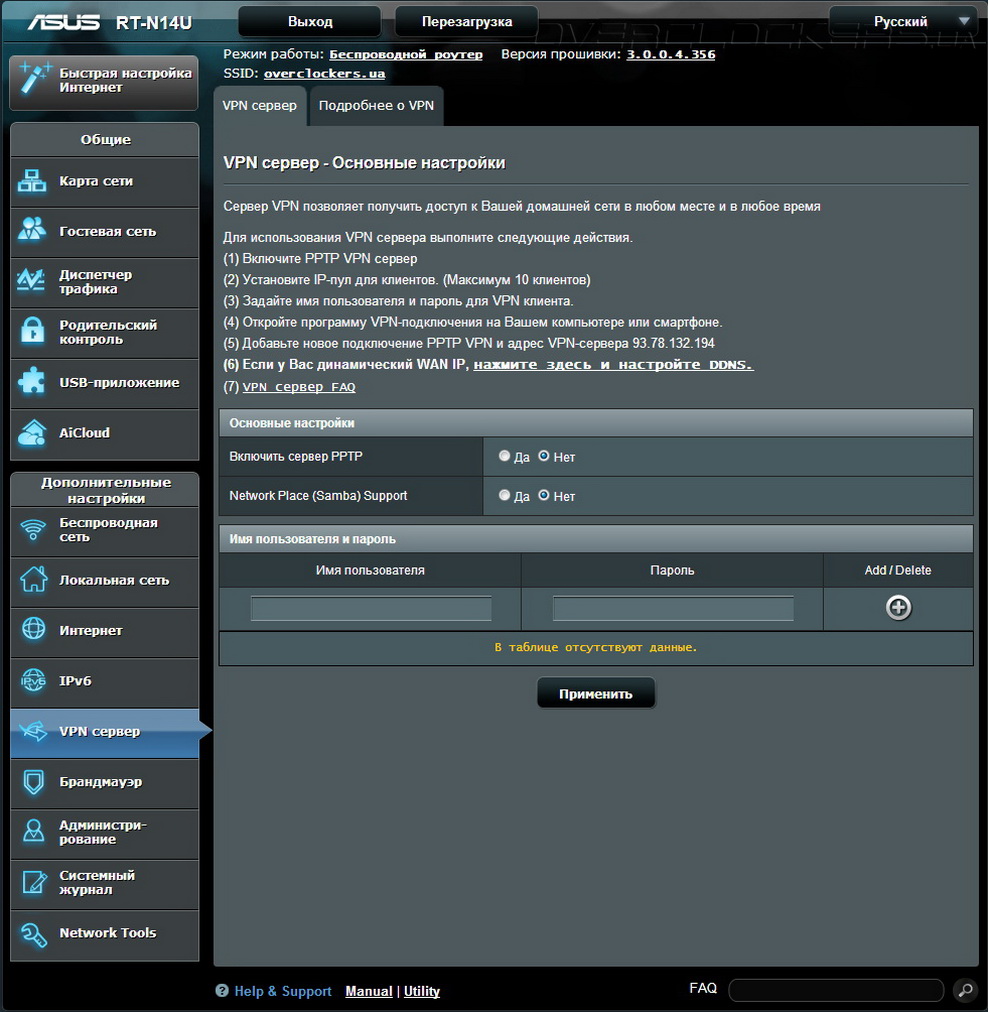

 Объединить различные сети по всему миру поможет VPN-соединение, в котором наш подопытный выступит в роли сервера. К сожалению, туннель можно построить используя только PPTP, и очень жаль что обошли стороной L2TP и OpenVPN. Как всегда, к технологиям, где базовых знаний недостаточно, в меню роутера, присутствует ссылка на FAQ.

Обзор и настройка роутера ASUS RT-N14U

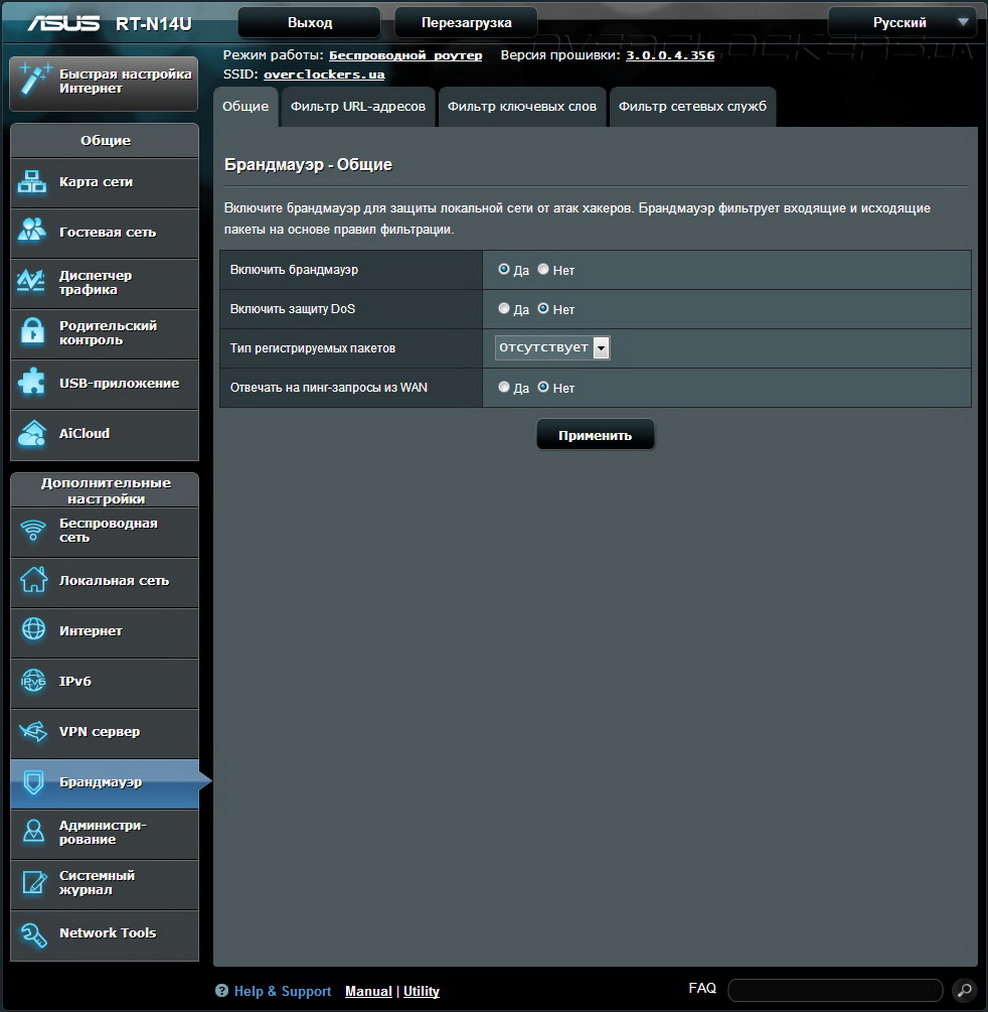

 «Брандмауэр». В этом пункте меню проводится настройка безопасности маршрутизатора. Доступность оборудования с WAN-интерфейса по протоколу ICMP, фильтрация выделенных URL-адресов и фильтр по ключевым словам. Присутствует возможность активировать различные фильтры в заданные промежутки времени, что будет актуальным, если дети часто пользуются Интернетом, таким способом, их можно оградить от нежелательного контента в Сети.

Обзор и настройка роутера ASUS RT-N14U

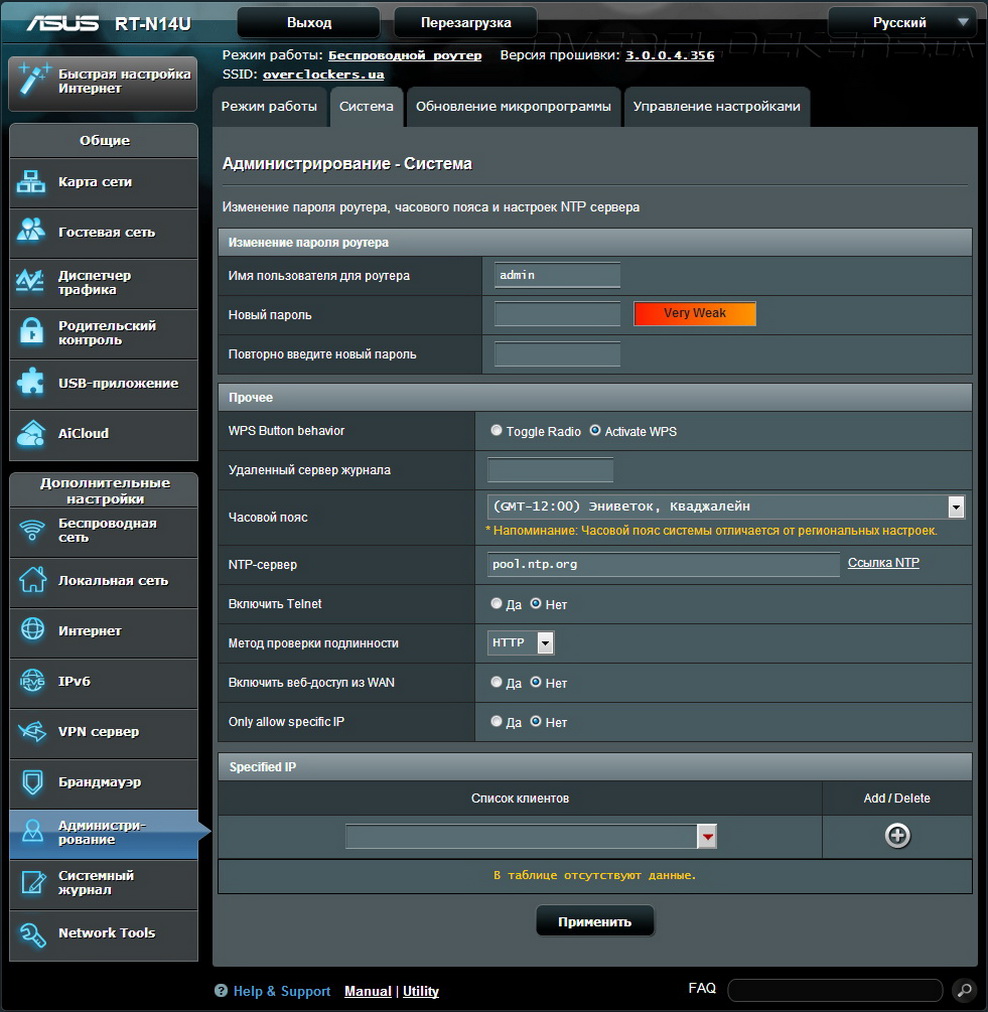

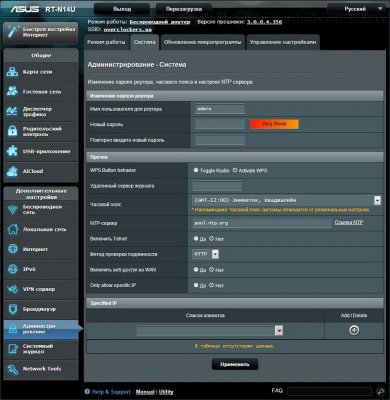

 В пункте «Администрирование», находятся наиболее важные настройки маршрутизатора, отвечающие за работу в целом. Например, подпункт «Режим работы», позволяет настроить работу оборудования: точкой доступа или маршрутизатором. Открыть соединение к ASUS RT-N14U из сети Интернет или по Telnet также не составит труда.

Обзор и настройка роутера ASUS RT-N14U

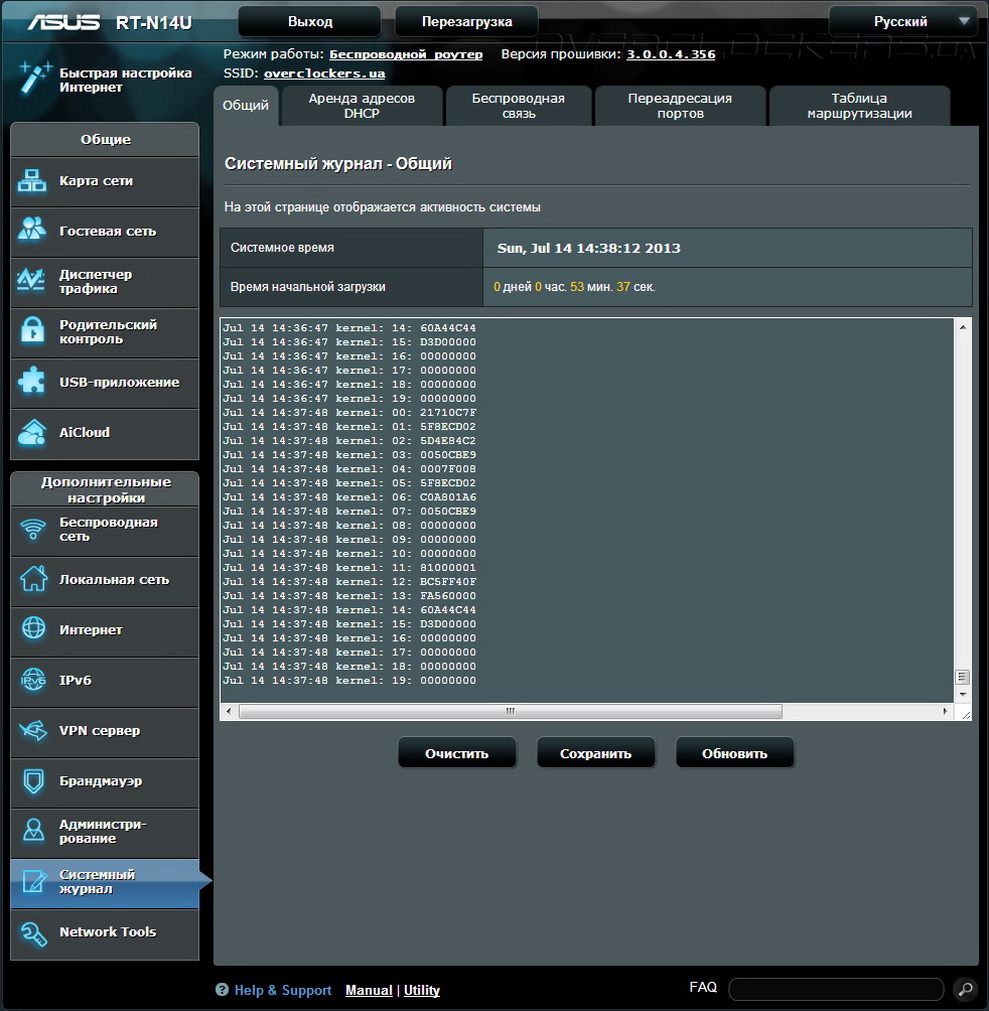

 Системный журнал — это целый раздел меню, предназначенный для отображения логов работы оборудования и сети в целом. Предоставить возможность пользователю читать логи, в основном меню, является хорошим тоном среди производителей роутеров, ведь именно в них кроется решение многих проблем в неработоспособности устройства и сети. В данной модели можно изучать:

  • системные логи;
  • лог протокола DHCP;
  • информацию беспроводной связи;
  • переадресации портов;
  • таблицы маршрутизации.



Обзор и настройка роутера ASUS RT-N14U

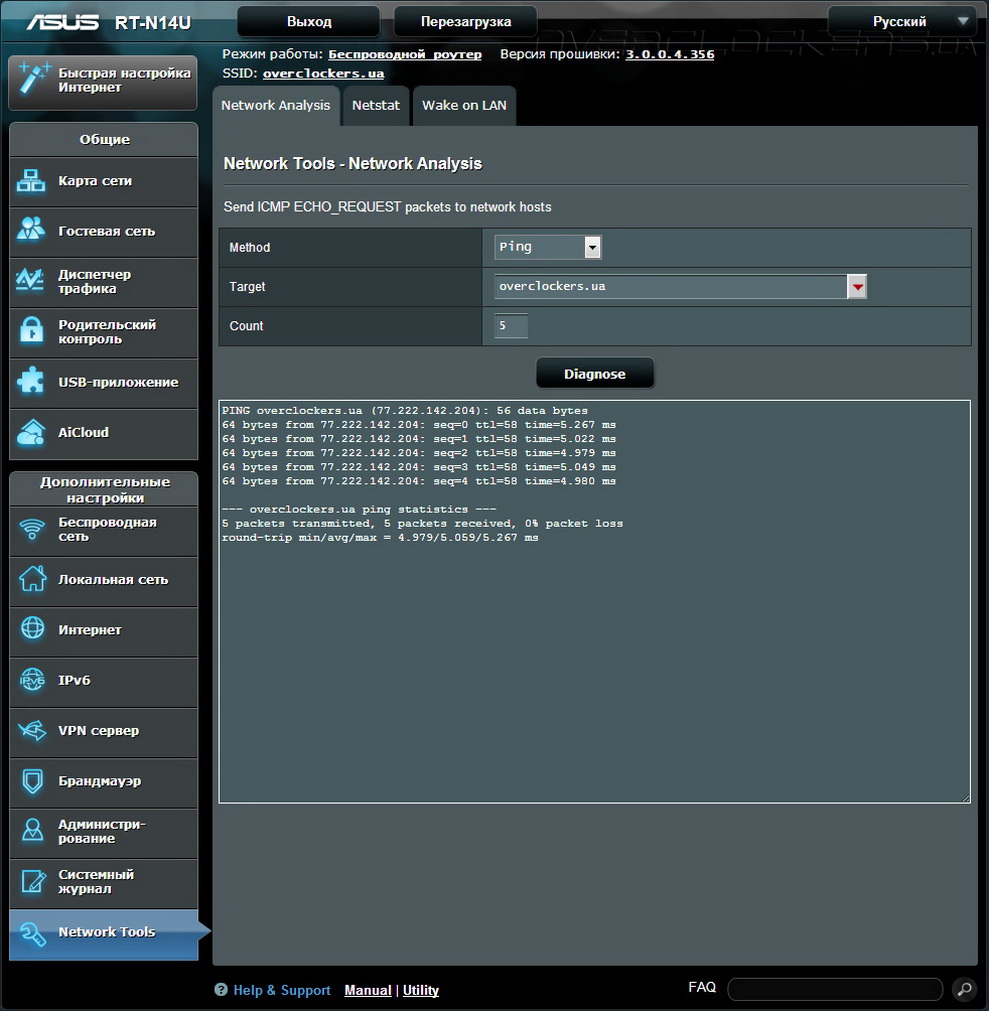

 «Облачный» роутер ASUS, оснащен средствами анализа и проверки работоспособности узлов сети. Для того чтобы проверить доступность хоста не обязательно в терминале системы набиратьping или запускать громоздкие приложения, это можно сделать на самом маршрутизаторе. Утилита netstat и технология Wake-on-LAN будут приятными дополнениями в работе.

Обзор и настройка роутера ASUS RT-N14U

 Итак, оценив все возможности настройки роутера, можно смело советовать данную модель к использованию в домашних условиях. Наличие FAQ с примерами почти в каждом пункте меню делает настройку до безобразия простой. Стандартный набор доступных для работы технологий и функций дополняют «Гостевая сеть» и отличная работа с USB-устройствами. Также отдельно хочется отметить ориентацию модели на облачные хранилища. Это особо актуально в меру интенсивного развития и популяризации данной технологии.


Тест производительности

Устройство от ASUS оснащено, неплохим, 600 МГц процессором Mediatek MT7620N. Процессор занимается коммутацией проводных и беспроводных сетей, а также взаимодействием с USB-шиной. Что касается ОЗУ, то ее общий объем составляет 64 Мбайт. Характеристики данного решения, учитывая возложенные на него задачи, выглядят очень даже неплохо.

Модуль беспроводной сети реализована на все том же Mediatek MT7620N. В качестве приемо-передатчика беспроводного сигнала выступают две внутренние антенны. Сеть Wi-Fi работает со стандартами IEEE 802.11b/g/n. Кстати, производительность беспроводной сети мы и будем измерять в нашем тестировании.

Акцент был сделан на скоростные показатели беспроводной сети в диапазоне 2,4 ГГц с учетом несущих стен «хрущевского» дома с кирпичной кладкой.

Скорость фиксировалась и проверялась несколькими методами:

  • SpeedTest mini. Программа устанавливалась на ПК-сервер, а с клиентского ПК проводился запрос на измерения скорости приема/отдачи.
  • Iperf. Серверная часть программы соответственно устанавливалась на сервер, а клиентская — на ПК-клиент, с командной строки клиента проводился запрос на измерение скорости приема/отдачи.
  • Стандартные системные средства. Проводилась передача между сервером и клиентской системой файла, объемом 10 Гбайт, в каждую сторону по очереди. Скорость измерялась системными средствами Windows.

Тестовый стенд

Сервер:
  • процессор: Intel Core 2 Duo E6600 2,4 ГГц
  • материнская плата: ASUS P5B Deluxe
  • память: 2GB DDR2 Corsair XMS2 6400C4
  • видеокарта: Gigabyte GV-N96TZL-1GI
  • накопитель: WD5001AALS
  • блок питания: Chieftec APS-400S
  • Wi-Fi приемник: ASUS USB-AC53
ПК-клиент:
  • процессор: Intel Core i5-760 2,8 ГГц;
  • материнская плата: ASRock H55M-LE;
  • память: KHX1600C9D3K2/8GX;
  • видеокарта: GV-N660WF2-2GD;
  • накопитель: SSD Intel 520 180GB;
  • блок питания: Cooler Master eXtreme Power RP-550-PCAP;
  • Wi-Fi приемник: ASUS USB-AC53.
Режимы тестирования:
  • Wi-Fi to Wi-Fi. Сервер и клиент соединены друг с другом беспроводной сетью через роутер, провода отсутствуют.
  • Wi-Fi to LAN. Сервер соединен с маршрутизатором обычным патч-кордом, клиент соединен с роутером по Wi-Fi.
  • Нагрузка под торрент-приложением. Решено дополнительно нагрузить CPU роутера независимыми торрент-клиентами, установленными на двух разных ноутбуках (подключенными по LAN-интерфейсу), имеющими по 10 активных закачек каждый, для создания дополнительной нагрузки на оборудование.

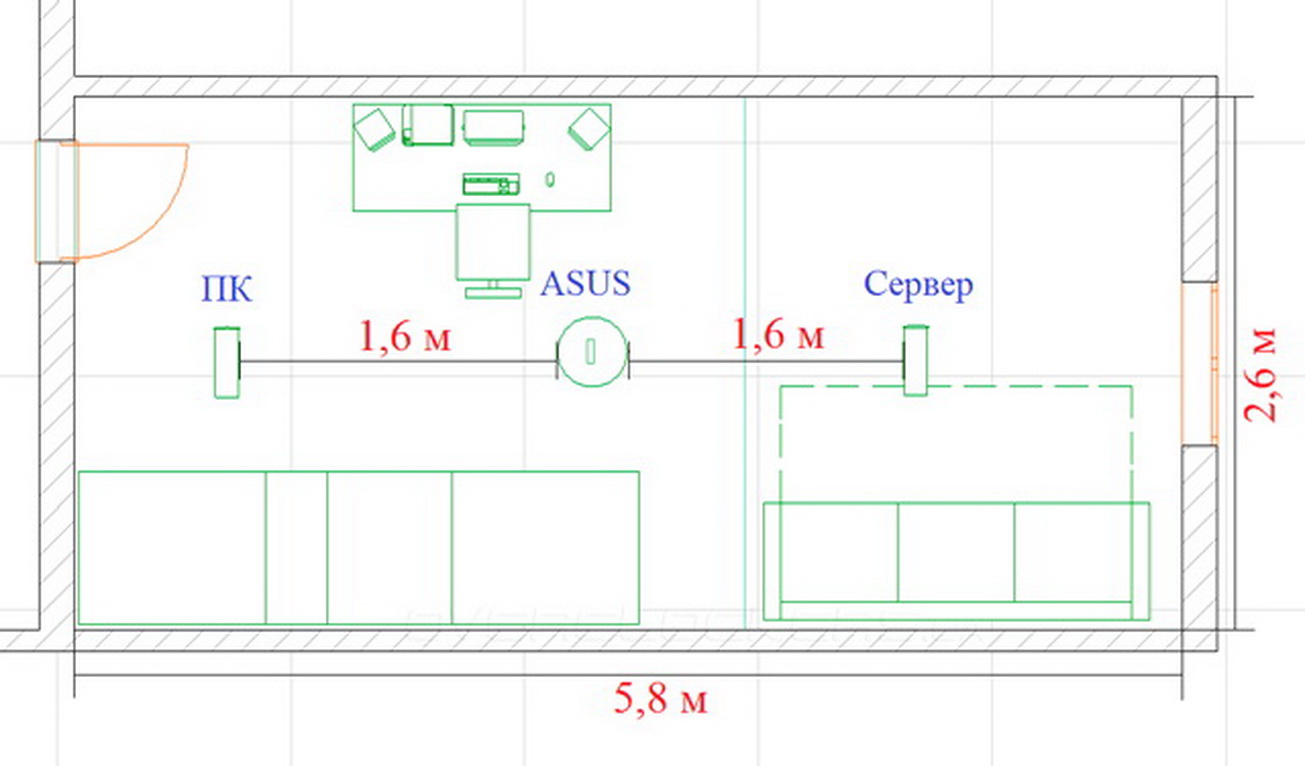

Сервер и клиентский ПК расположены в одной комнате. Расстояние каждого к ASUS RT-N14U составляет около 1,6 м. Такое размещение оборудования в квартире маловероятно, однако, данное размещение устройств нацелено на вычисление максимальной скорости по Wi-Fi.



Обзор и настройка роутера ASUS RT-N14U

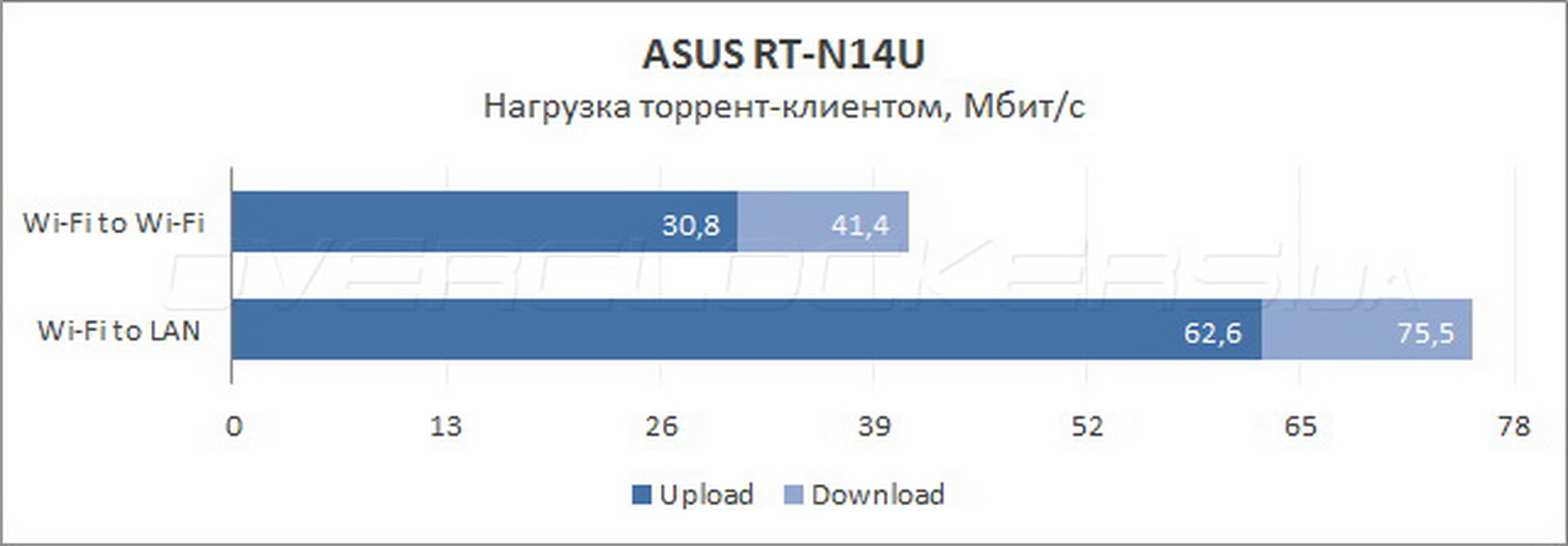

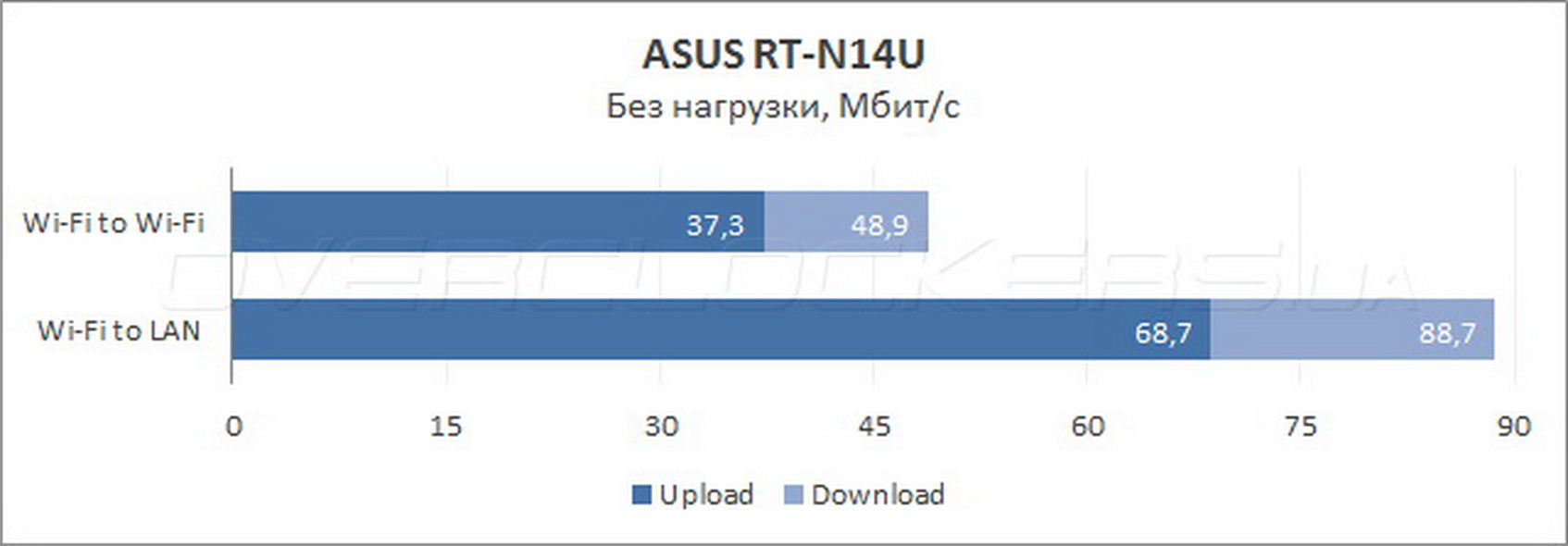

 Результаты тестирования:

Обзор и настройка роутера ASUS RT-N14U



Обзор и настройка роутера ASUS RT-N14U

 По результатам тестирования мы получили хороший результат, учитывая то, что в качестве приемопередатчиков использовались «свистки» ASUS USB-AC53. Немного огорчили просадки под интенсивной нагрузкой.

Вывод

Побывавший в наших руках маршрутизатор RT-N14U производства ASUS произвел неплохое впечатление В первую очередь, хочется отметить его конкретное позиционирование на рынке. Строгое исполнение в сочетании с оригинальным глянцевым покрытием лицевой панели органично впишется в современный дизайн любого помещения. Решение нацелено на домашнее использование, этому факту будет сопутствовать не только яркий внешний вид, но и широкий набор дополнительных возможностей. Компактности устройству добавляет отсутствие внешних антенн. Это благоприятно влияет на расширение количества потенциальных мест монтажа, однако не стоит забывать, что факт отсутствия антенн негативно сказывается на качестве сигнала. Как показало тестирование, маршрутизатор оправдывает свою стоимость, показывая достойный уровень скорости передачи по сети Wi-Fi: 88 Мбит/сек в идеальных условиях работы и около 37 Мбит/сек в достаточно сложных. Сильные просадки скорости соединения указывает на неготовность процессора к большим нагрузкам, однако этот недостаток перекрывает небольшая стоимость и ряд других преимуществ.

Что касается облачных технологий, то тут производитель заложил хорошие начала. Данная модель именует себя как Cloud Router, и не зря. Хорошая организация доступа к файлам «расшаренных» с роутера, с возможностью управления мобильными устройствами на базе Android и iOS дают широкую свободу действий в процессе обмена файлами.

Как и у большинства оборудования от ASUS, наличие большого количества документации и инструкций сильно облегчит процедуру настройки. Это несомненно можно записать в большой плюс компании.

В целом, ASUS RT-N14U можно смело рекомендовать для домашнего использования или в небольшой офис. Достаточная производительность обеспечит комфортную работу без затруднений, а присутствие полезных функций и облачных «плюшек», сделает работу приятнее.
